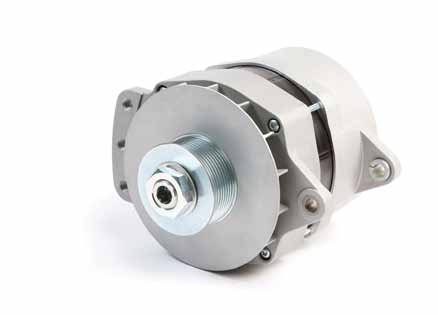

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА AAT
|
Тип |
AAT |
|
|
Номинальное напряжение (В) |
14 |
28 |
|
Номинальный ток (A) |
220...270 |
120...200 |
|
Диаметр статора (мм) |
165,5 |
|
|
Охлаждение |
Воздушное охлаждение / наружный вентилятор (реверсивный или правого вращения) |
|
|
Масса (кг) |
13...15 |
|
|
Макс. частота вращения в продолжительном / кратковременном режиме работы (об/мин) |
7 000 / 8 000 |
|
|
Регулятор напряжения |
Монофункциональный (14 В/28 В), безаккумуляторный (28 В), многофункциональный (14 В) |
|
|
Тип силовых диодов |
запрессованные диоды Зенера (50 А, 80 А(14 В) / 50 А(28 В)) |
|
|
Защита от повышенного напряжения |
ДА |
|
|
Напряжение туннельного пробоя p-n-перехода (В) |
19...25 (14 В) / 34...40 (28 В) |
|
|
Электрические контакты с моно-/многофункциональным регулятором |
(B+, D+, W, B-) / (B+, L, W, B-, DFM) |
|
|
Размер подшипника со стороны привода / заднего подшипника |
30x72X19, 30x72x27 / 20x28x13 |
|
|
Защита отсека с контактными кольцами и щетками |
IP 56 |
|
|
Температуры эксплуатации (хранения) |
- 40...+ 110 °C (+ 130 °C) |
|
|
ЭМС |
Одобрена (Регламент ECE-R10 Изм. 3: 2008-08) |
|
НАЗНАЧЕНИЕ
Генераторы AAT предназначены для тяжелых условий эксплуатации и для особых устройств с высокой электрической нагрузкой, особенно на холостых оборотах:
- Коммерческие автомобили, в частности автобусы, грузовики
- Автобусы, в которых требуется дополнительный источник питания для кондиционера
- Сельскохозяйственные и строительные машины высшего класса (комбайны)
- Прочие устройства для тяжелых или особых условий эксплуатации, требующие высокой выходной мощности.
ХАРАКТЕРИСТИКИ
- Конструкция для тяжелого режима эксплуатации
- Пылезащищенность
- Высокая удельная мощность на выходе и высокая выходная мощность на холостых оборотах
- Защита от повышенного напряжения
- Долговечные подшипники и щетки
- Долговечная эксплуатация
- Улучшенная защита сборочных узлов генератора от агрессивной среды
- Наличие сороудерживающих сеток
- Имеются дополнительные защитные крышки для установки дополнительной трубы забора чистого воздуха
- Макс. КПД > 70 %
- ЭМС одобрена и сертифицирована.
КОНСТРУКЦИЯ
- 3-фазный синхронный генератор с 8 парами полюсов, встроенным диодным мостом и регулятором напряжения
- Медный провод с двойной изоляцией (G2) класса нагревостойкости > 200 °C для статора и обмоток ротора
- Резьбовые отверстия для болтовых соединений в статоре-диодном мосте гарантируют высокую надежность соединения
- Выпрямитель с силовыми запрессованными диодами Зенера с макс. рабочей температурой Tj=225 °C, установленный под задней крышкой (стандартно: 2 параллельных диода на фазу)
- Монофункциональный регулятор (14 В, 28 В):
- Источник питания с самовозбуждением (D+, тройка диодов)
- Толстопленочные гибридные, микроэлектронные
- Многофункциональный регулятор (14 В):
- Источник питания с прямым возбуждением (B+)
- Микроэлектронная
- Удлиненные металлографитовые щетки и особые контактные кольца из бронзы (CuSn5)
- Большой диаметр вала: 22,2 или 30 мм
- Наружный реверсивный вентилятор или малошумный вентилятор правого вращения
- Особые роликовые герметизированные подшипники для сильнонагружаемых шкивов и игольчатый задний подшипник.
