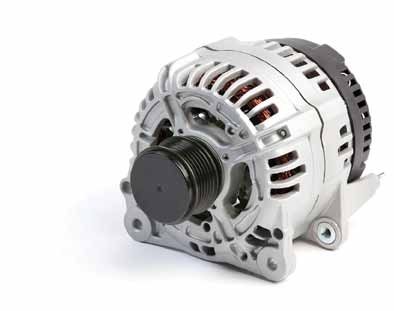

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА AAN КОМПАКТ
|
Тип |
AAN |
|
|
Номинальное напряжение (В) |
14 |
28 |
|
Номинальный ток (A) |
125...200 |
80...120 |
|
Диаметр статора (мм) |
142 |
|
|
Охлаждение |
Воздушное охлаждение / два внутренних вентилятора (правого или левого вращения) |
|
|
Масса (кг) |
~ 7,3 |
|
|
Макс. частота вращения в продолжительном / кратковременном режиме работы (об/мин) |
13 000 / 15 000 |
|
|
Регулятор напряжения |
Монофункциональный (14 В/28 В) / многофункциональный (14 В) |
|
|
Тип силовых диодов |
запрессованные диоды Зенера (65 А, 80 А(14 В) / 50 А(28 В)) |
|
|
Защита от повышенного напряжения |
ДА |
|
|
Напряжение туннельного пробоя p-n-перехода (В) |
19...25 (14 В) / 34...40 (28 В) |
|
|
Электрические контакты с моно-/многофункциональным регулятором |
(B+, D+, W, B-) / (B+, L, W, B-, DFM) |
|
|
Размер подшипника со стороны привода / заднего подшипника |
17X52X17, 17x62X17 / 17x40x12 |
|
|
Защита отсека с контактными кольцами и щетками |
IP 56 |
|
|
Температуры эксплуатации (хранения) |
- 40...+ 110 °C (+ 130 °C) |
|
|
ЭМС |
Одобрена (Регламент ECE-R10 Изм. 3: 2008-08) |
|
НАЗНАЧЕНИЕ
- Сельскохозяйственные и строительные машины (максимальной мощности)
- Устройства с тяжелым режимом эксплуатации
- Легковые и коммерческие автомобили с более высокой потребностью в электроэнергии
- Особое назначение:
- Генератор 48 В
- Генераторы под напряжение 110 В~, 230 В~ переменного тока.
ХАРАКТЕРИСТИКИ
- Компактность
- Пылезащищенность
- Вентиляторы правого или левого вращения
- Многофункциональный регулятор с дополнительными функциями (14 В)
- Выпускаются шкивы и установочные кронштейны под требования заказчика
- Высокая удельная мощность на выходе
- Защита от повышенного напряжения
- Повышенная защита от случайного контакта
- Пониженный уровень шума
- Долговечная эксплуатация
- Макс. КПД > 65 %
- ЭМС одобрена и сертифицирована
КОНСТРУКЦИЯ
- 3-фазный синхронный генератор с 6 парами полюсов, встроенным диодным мостом и регулятором напряжения
- Медный провод с двойной изоляцией (G2) класса нагревостойкости > 200 °C для статора и обмоток ротора
- Выпрямитель с силовыми запрессованными диодами Зенера с макс. рабочей температурой Tj = 225 °C
- Монофункциональный регулятор (14 В, 28 В):
- Источник питания с самовозбуждением (D+, тройка диодов)
- Микроэлектронная
- Многофункциональный регулятор (14 В):
- Источник питания с прямым возбуждением (B+)
- Микроэлектронная
- Металлографитовые щетки и медные контактные кольца уменьшенного диаметра для увеличения ресурса щеток
- Два внутренних вентилятора правого или левого вращения
- Особые роликовые герметизированные подшипники для сильнонагружаемых шкивов
