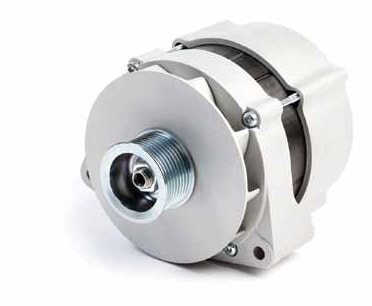

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА AAN
|
Тип |
AAN |
|
|
Номинальное напряжение (В) |
14 |
28 |
|
Номинальный ток (A) |
125...200 |
80...120 |
|
Диаметр статора (мм) |
142 |
|
|
Охлаждение |
Воздушное охлаждение/наружный вентилятор правого вращения |
|
|
Масса (кг) |
~ 8,0 |
|
|
Макс. частота вращения в продолжительном / кратковременном режиме работы (об/мин) |
10 000 / 12 000 |
|
|
Регулятор напряжения |
Монофункциональный (28 В) / многофункциональный (14 В) |
|
|
Тип силовых диодов |
запрессованные диоды Зенера (50 А, 80 А(14 В) / 50 А(28 В)) |
|
|
Защита от повышенного напряжения |
ДА |
|
|
Напряжение туннельного пробоя p-n-перехода (В) |
19...25 (14 В) / 34...40 (28 В) |
|
|
Электрические контакты с моно-/многофункциональным регулятором |
(B+, D+, W, B-) / (B+, L, W, B-, DFM) |
|
|
Размер подшипника со стороны привода / заднего подшипника |
17x52X17, 17x62x20 / 17x32x14 |
|
|
Защита отсека с контактными кольцами и щетками |
IP 54 |
|
|
Температуры эксплуатации (хранения) |
- 40...+ 110 °C (+ 130 °C) |
|
|
ЭМС |
Одобрена (Регламент ECE-R10 Изм. 3: 2008-08) |
|
НАЗНАЧЕНИЕ
- Сельскохозяйственные и строительные машины с более высокой потребностью в электроэнергии (максимальной мощности):
- Высокомощные трактора
- Комбайны (уборочные)
- Валковые жатки
- Коммерческие автомобили
- Особое назначение
ХАРАКТЕРИСТИКИ
- Конструкция для тяжелого режима эксплуатации
- Пылезащищенность
- Высокая удельная мощность на выходе
- Многофункциональный регулятор с дополнительными функциями (14 В)
- Защита от повышенного напряжения
- Долговечные подшипники и щетки
- Долговечная эксплуатация
- Улучшенная защита сборочных узлов генератора от агрессивной среды
- Имеются дополнительные защитные крышки для установки дополнительной трубы забора чистого воздуха
- Макс. КПД > 65 %
- ЭМС одобрена и сертифицирована
КОНСТРУКЦИЯ
- 3-фазный синхронный генератор с 6 парами полюсов, встроенным диодным мостом и регулятором напряжения
- Медный провод с двойной изоляцией (G2) класса нагревостойкости > 200 °C для статора и обмоток ротора
- Выпрямитель с силовыми запрессованными диодами Зенера с макс. рабочей температурой Tj=225 °C установленный под задней крышкой (2 параллельных диода для высокомощных генераторов на 14 В)
- Монофункциональный регулятор (28 В):
- Источник питания с самовозбуждением (D+, тройка диодов)
- Микроэлектронная
- Многофункциональный регулятор (14 В):
- Источник питания с прямым возбуждением (B+)
- Микроэлектронная
- Удлиненные металлографитовые щетки и медные контактные кольца
- Наружный вентилятор правого вращения
- Особые роликовые герметизированные подшипники для сильнонагружаемых шкивов
