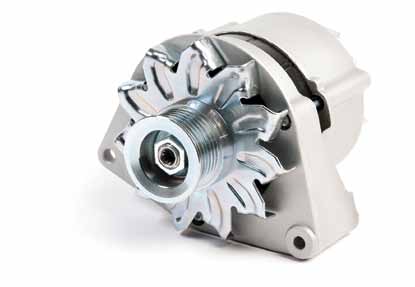

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА AAG
|
Тип |
AAG |
|
|
Номинальное напряжение (В) |
14 |
28 |
|
Номинальный ток (A) |
33...35 |
18 |
|
Диаметр статора (мм) |
108 |
|
|
Охлаждение |
Воздушное охлаждение / наружный вентилятор (правого или левого вращения) |
|
|
Масса (кг) |
~3.5 |
|
|
Макс. частота вращения в продолжительном / кратковременном режиме работы (об/мин) |
12 000 / 13.500 |
|
|
Регулятор напряжения |
Монофункциональный (14 В/28 В) |
|
|
Тип силовых диодов |
запрессованные диоды Зенера (35 А(14 В) / 50 А(28 В)) |
|
|
Защита от повышенного напряжения |
ДА |
|
|
Напряжение туннельного пробоя p-n-перехода (В) |
19...25 (14 В) / 34...40 (28 В) |
|
|
Электрические контакты |
B+, D+, W, B- |
|
|
Размер подшипника со стороны привода / заднего подшипника |
17X40X12 / 12x28x12 |
|
|
Защита отсека с контактными кольцами и щетками |
IP 54 |
|
|
Температуры эксплуатации (хранения) |
- 40...+ 110 °C (+ 130 °C) |
|
|
ЭМС |
Одобрена (Регламент ECE-R10 Изм. 3: 2008-08) |
|
НАЗНАЧЕНИЕ
Устройства с низкой потребностью в электроэнергии и ограниченным пространством для монтажа, например:
- Генераторные установки
- Небольшие трактора
- Небольшие сельскохозяйственные и строительные машины
ХАРАКТЕРИСТИКИ
- Небольшой размер
- Пылезащищенность
- Вентилятор правого или левого вращения
- Защита от повышенного напряжения
- Выпускаются электрические контакты различных схем расположения и типов,
- Выпускаются различные типы шкивов и установочных кронштейнов под требования заказчика
- ЭМС одобрена и сертифицирована
КОНСТРУКЦИЯ
- 3-фазный синхронный генератор с 6 парами полюсов, встроенным диодным мостом и регулятором напряжения
- Медный провод с двойной изоляцией (G2) класса нагревостойкости > 200 °C для статора и обмоток ротора
- Выпрямитель с силовыми запрессованными диодами Зенера с макс. рабочей температурой Tj = 215 °C
- Монофункциональный регулятор (14 В, 28 В):
- Источник питания с самовозбуждением (D+, тройка диодов)
- Толстопленочная гибридная
- Металлографитовые щетки
- Медные контактные кольца
- Наружный вентилятор правого или левого вращения
- Особые роликовые герметизированные подшипники
